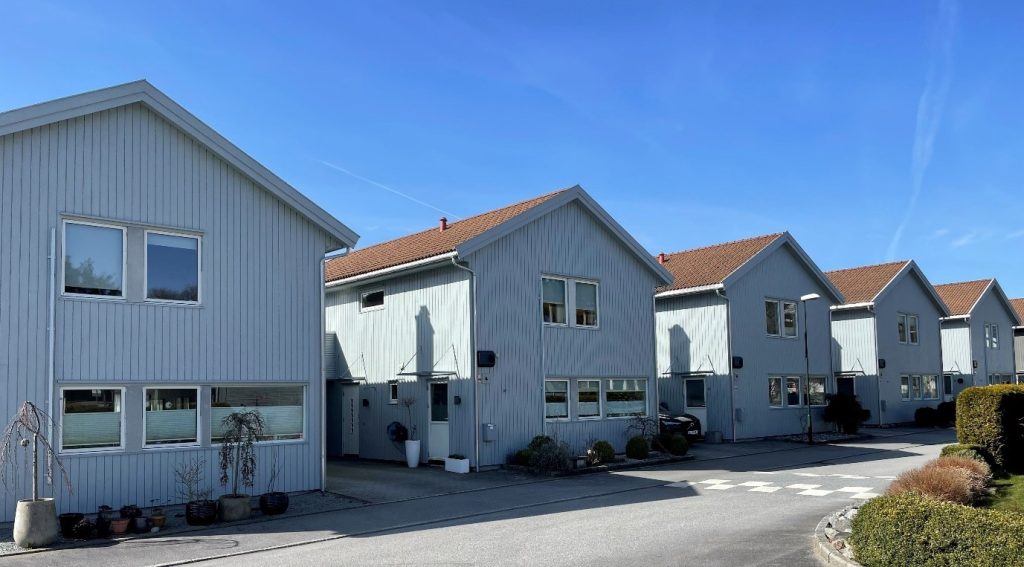

Saltak
Saltak er det mest brukte yttertaket i Norge. Normalt bygges disse opp med tradisjonell luftespalte, eller fullisolert med diffusjonsåpent undertak der luftingen er mellom undertak og takpanner. Konstruksjonen bygges opp av sperre og drager eller takstoler, undertak og sløyfer, lekter og takstein.
Pulttak

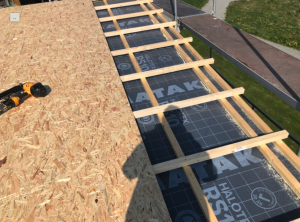

Pulttak er svært populært for tiden og det er bygget mange slike de siste årene. Med denne konstruksjonen er lufting avgjørende. Her må vi bruke høy nok opplekting for å oppnå tilstrekkelig lufting. Alt etter lysåpning og isolasjonsmengde, kan Masonite være et alternativ til sperre. Konstruksjonen bygges opp av sperre, bærende undertak, opplekt (krysslekt) for luft og helsveiset papp.
Valmtak
Valmet tak er bygget opp med W-takstoler. Alle ytterveggene blir bærende. I mange tilfeller blir det montert en loftstrapp, slik at man lett kan komme opp og inspisere konstruksjonen. Denne type hus blir isolert i undergurten av W-takstolen, og bygges opp av forenklet undertak, sløyfer, lekt og takstein.
Avhengig av hvilken bredde huset har, så er W-takstol oppbygget av 36 x 98 mm eller 36 x 148 mm. I sammenføyingene brukes spikerplate. Denne presses inn på begge sider av sammenføyningen.

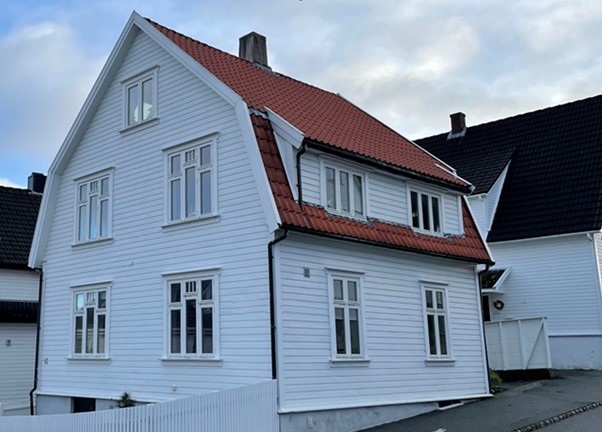

Mansardtak

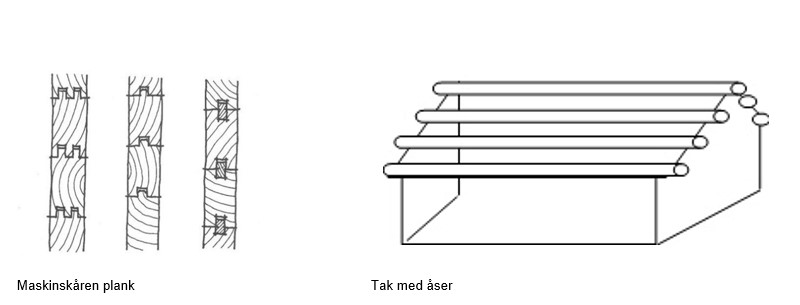

Mansardtak er bygget opp av åser og bærende undertak. Undertaket er av bord med not og penn, eller over- og underslag av rektangulære bord. Gavlvegg blir da bærende. Konstruksjonen i vegg er av maskinskåren plank. Tekkes med takpanner, vindski og vannklaff.
Flatt tak
På funkishus med flatt tak anbefales det å bygge kompakte tak, med f.eks. grønt tak eller takterrasse. Skal du bruke denne plassen til uteplass, grillplass o.l., må nødvendig rekkverk monteres. Taket må være tett, ha fall, sluk og nedløp.
Det er viktig at taket prosjekteres ut ifra det bruksbehovet det skal tilfredsstille. Det kan være vanlig flatt tak uten belastning, tak med solcelleanlegg, grønt tak eller takterrasser. De forskjellige takløsningene krever forskjellige typer isolasjon, trykkstyrke, takbelegg og vedlikehold.

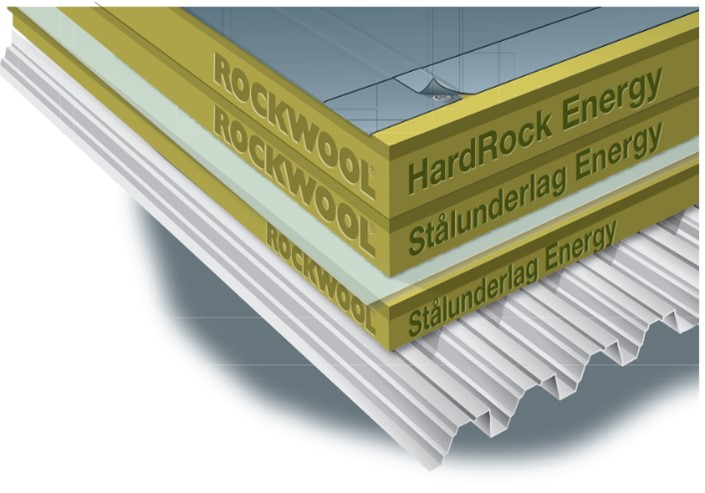

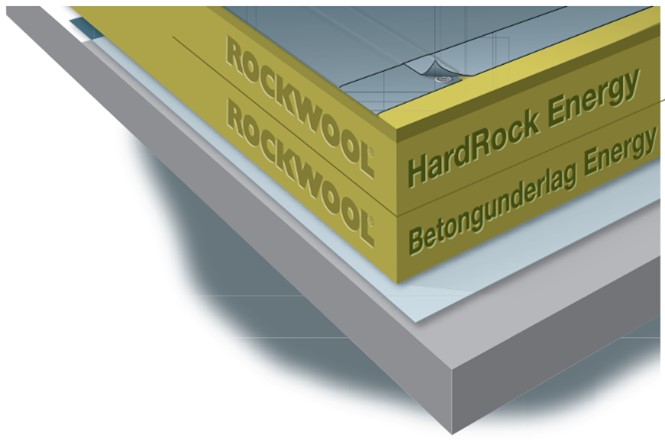

Kompakte isolerte tak kan bygges opppå hulldekke, betongdekke, ståltak eller sperretak.
ROCKWOOL Toprock Dura – solceller
- ROCKWOOL Toprock Dura lamell (60 kPa)
- 30 mm Toprock Dura plate
- tekking
- solceller

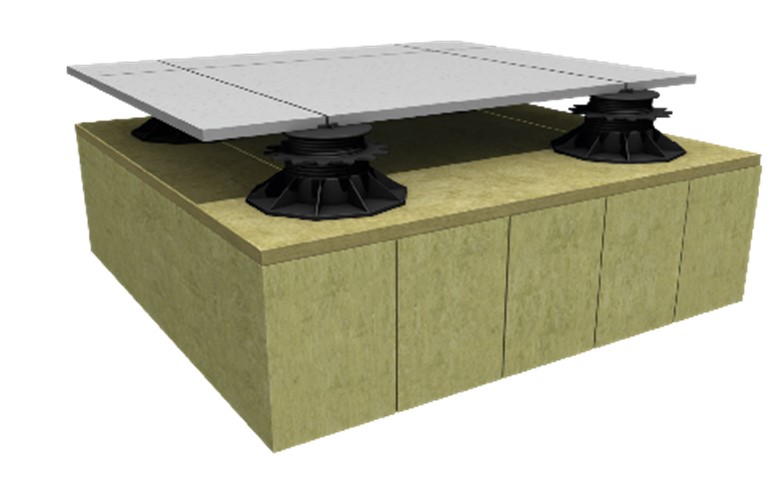

ROCKWOOL Toprock Terrasse
- Toprock lamell (175 kPa)
- 30 mm toprock plate
- tekking
- justerbare føtter betong eller heller

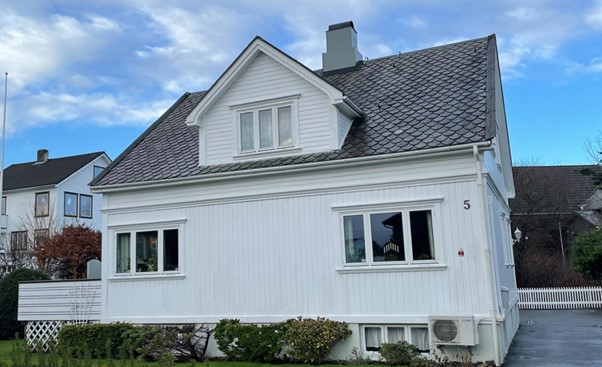

Ark

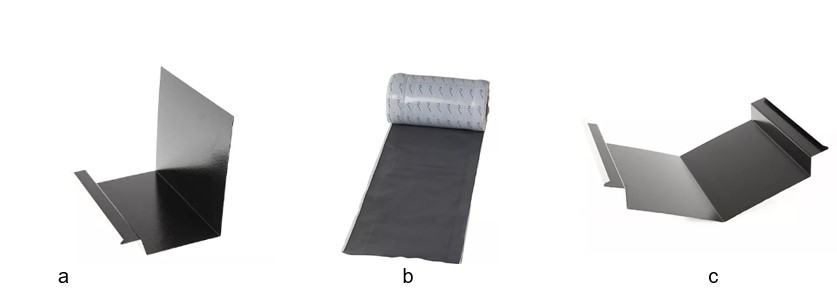

En ark bæres av bæreveggen i etasjen under. I overgangen tak/vegg kan vi bruke en skottrenne, (a) eller wakaflex (b) alt etter hvilken tekking som skal brukes. I overgangen tak mot tak brukes en sløysrenne (c)
Kvist
En kvist er forankret i taksperre og bæres av selve takkonstruksjonen. I overgangen tak/vegg kan vi bruke en skottrenne eller wakaflex, alt etter hvilken tekking som brukes. Takopplett bæres av yttervegg i etasjen under.

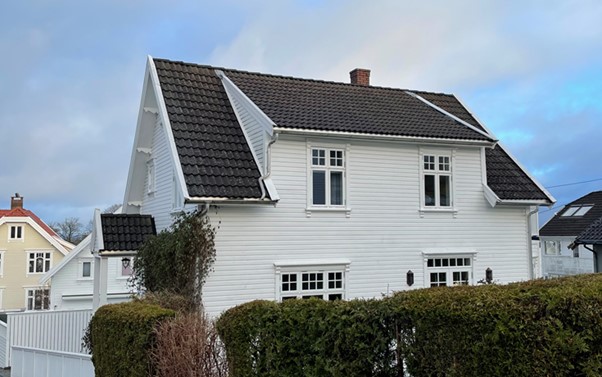

Takopplett
Takopplett bæres av yttervegg i etasjen under. I overgangen tak/vegg kan vi bruke en skottrenne eller wakaflex, alt etter hvilken tekking som brukes.
I overgangen tak/vegg kan wakaflex eller Mataki mønerull være et godt alternativ. Husk at luftingen til vegg ikke må stenges.

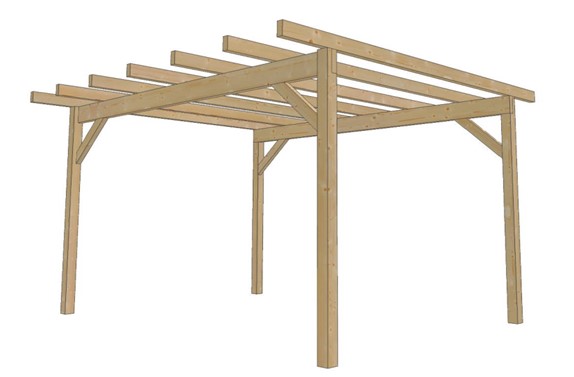

Pergola
En pergola kan være frittstående eller henge i en bygning. Denne type konstruksjon har ingen vindavstiving. For å få pergola sterk nok, må skråavstivere, bmf-jern og stolpestøtte brukes, samt gode fundamenter. Kan tekkes med tre eller glasstak.
Grønt tak er populært for tiden, og kan bidra til:
- renere luft
- redusere overvann
- redusere kjølebehovet på varme dager
- bra for miljøet
Laster
Egenlast: tyngden av bygningsdeler som tak, etasjeskillere og vegger.
Nyttelast: tyngden av personer og innredning.
Snølast: tyngden av snø.
Vindlast: belastningen fra vind – mps (meter pr. sekund) og vindkast.
Hvordan dimensjonere sperretak
Limtre/ K-produkt

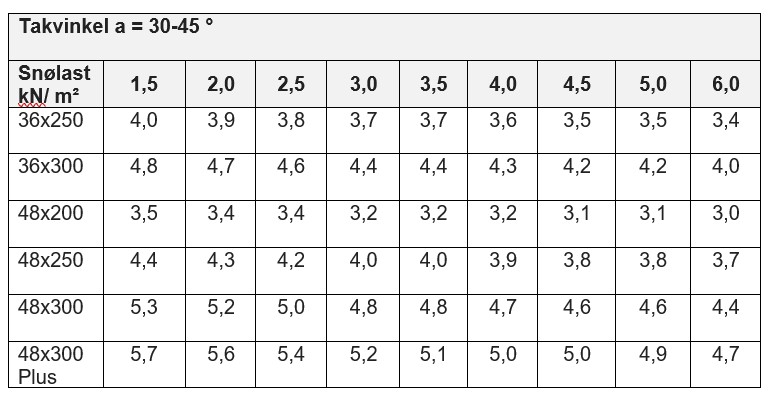

Tabellen viser største spennvidde (L) i meter. Spennvidder er oppgitt for tung taktekking, som takstein, 1,0 kN/ m².
Tabellen er beregnet for materialfaktor (γm) lik 1,1, og klimaklasse 2. Snølast gjelder med formfaktor 0,8. Ved mer enn ett spenn kan spennvidde økes og beregnes særskilt. Deformasjon er beregnet etter kombinasjonen «ofte forekommende».
L= lysåpning fra senter vegg/vegg eller vegg/drager. For å finne rett dimensjon, må vi først vite L. Uthevet skrift er snølast.
Eksempel: Er det 2,5 i snølast, L = 5,2m og 12 grader helning på taket, kan vi bruke 36 x 300 mm. Men, det er flere alternativer alt etter hva en skal ha som undertak og mengde isolasjon.

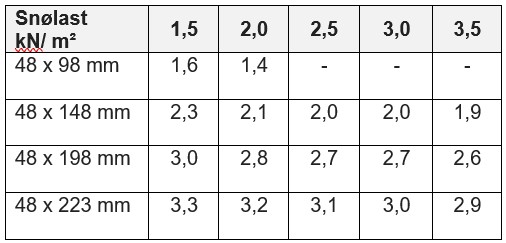

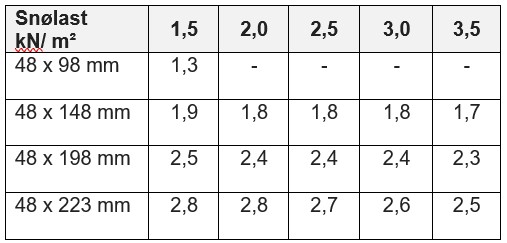

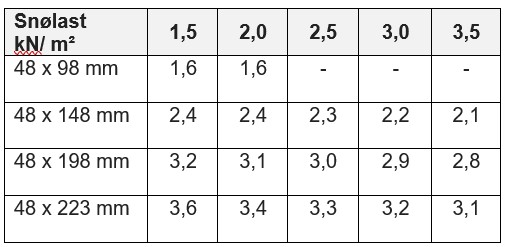

Heltre-sperre
Heltre-tabellene er opp til 3,5 kN/ m². Er vi i området med høyere snølast, bruker vi normalt limtre eller I-sperre,
Bærende undertak med papptekking
C-24 – c/c 600 mm
0-15 ° og opp til 400 mm takutstikk
For tung taktekking som f.eks. takstein
C-24 – c/c 600 mm
Opp til 30° og opp til 400 mm takutstikk
For tung taktekking som f.eks. takstein
C-24 – c/c 600 mm
Opp til 45° og opp til 400 mm takutstikk
Montering av taksperre – saltak
Når du skal montere sperre eller takstoler, er det viktig at du sikrer deg godt. Bruk stillas og nødvendig sikring. Takstol og sperre monteres i mange like operasjoner, men allikevel forskjellig.

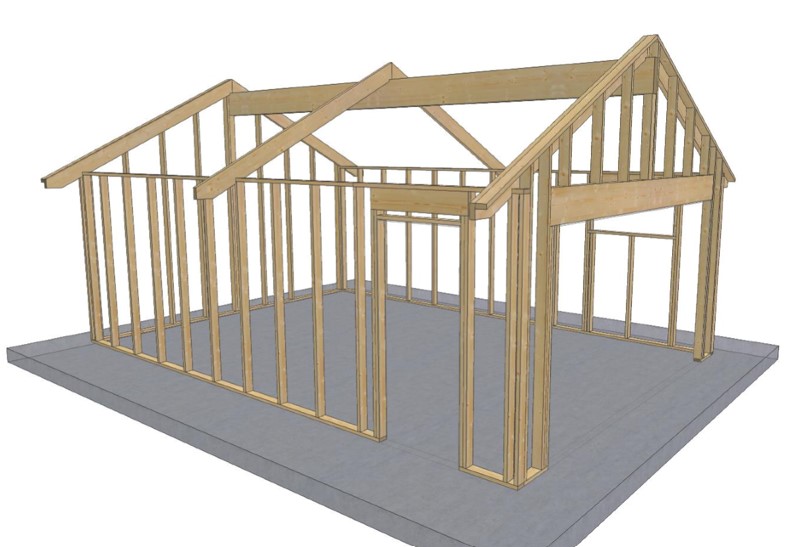

Her ser vi tradisjonell garasje med saltak og mønedrager. Over garasjeporten må vi legge inn en overdekning, slik at vekten fra mønedrageren ivaretas ut på sidene og ned i veggen. Start med å montere 2 sperrer i hver gavl, så 2 sperrer på midten. Dette for at vi skal låse drageren og at den holder rett posisjon. Deretter monterer vi resten av sperrene. Monter ett og ett sperresett for å unngå feil trykkbelastning. Prinsippene er helt like på garasje, bod og eneboliger.
Huskeliste på montering av mønedrager og sperre:
- monter mønedrager
- monter et sperresett i hver gavl
- monter et sperresett på midten
- monter resten av sperrene
- fest sperre godt mot toppsvill
- monter mønelask
- sjekk byggeplassmappen for innfesting
Montering av W-takstol
Start med å montere 1 takstol i hver gavl, så 1 stk på midten. Dette for at vi skal låse konstruksjonen og at den holder rett posisjon. Deretter monterer vi resten. Prinsippene er helt like på garasje, bod og eneboliger.
Huskeliste på montering av W-takstoler:
- monter en takstol i hver gavl
- juster disse slik at gesimskassen blir lik på hver side
- strekk opp en snor i stuen av takstolen
- hold metermåltykkelse fra snor til stu
- lås begge takstolene
- monter resten
- sjekk byggeplassmappen for innfesting
Montering av A-takstol
Start med å montere 1 takstol i hver gavl, så 1 stk på midten. Dette for at vi skal låse konstruksjonen og at den holder rett posisjon. Deretter monterer vi resten. Prinsippene er helt like på garasje, bod og eneboliger
Huskeliste på montering av A-takstoler:
- monter en takstol i hver gavl
- juster disse slik at gesimskassen blir lik på hver side
- strekk opp en snor i stuen av takstolen
- hold metermåltykkelse fra snor til stu
- lås begge takstolene
- monter resten
- sjekk byggeplassmappen for innfesting
Montering av taksperre – pultak
Et pulttak bæres av langveggene, og trenger ingen ytterligere bæring i gavlveggene. Her kan man sette inn store vinduer, eller som vist her, en garasjeport.
Huskeliste på oppsett av sperre for pulttak:
- monter en sperre i hver gavl

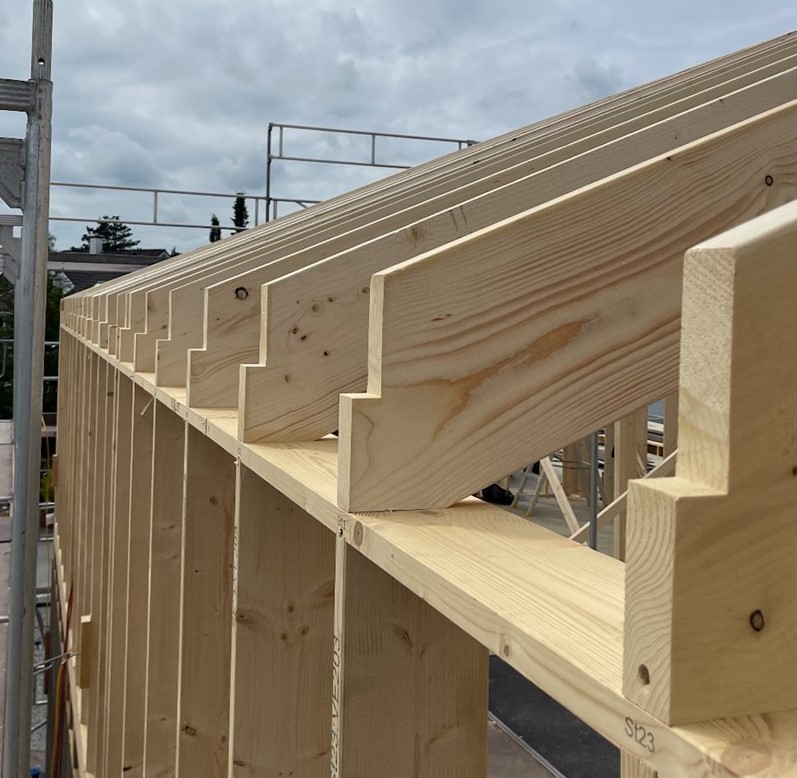

- legg salingshakk helt inn mot svill
- sjekk at gesimskassen stemmer
- strekk opp en snor i stuen av sperre
- hold en metermåltykkelse fra snor til stu
- lås begge takstolene
- monter en sperre i midten for å holde stabilitet og posisjon
- monter resten av sperrene
- sjekk byggeplassmappen for innfesting
For å få en god tetting i overgangen vegg/tak, henger vi gesimskassen på utsiden av bygget. Det vil si at sperrefoten kappes av og henges på når plater og papp er montert. I utsparing i sperre legges det inn spikerslag for tak og veggplater. Om snølast er høy, må det sjekkes om det er mulig å velge denne varianten.
Når takstol eller sperre er montert, kan vi starte på undertaket. Her kan vi bruke 18 mm diffusjonsåpen vindtett plate. Vi starter nede ved raft og legger platene på tvers. La platene stikke 4 cm utfor sperrefoten. Dette for at vi skal få plass til et stubord, samt at vann fra undertaket ledes i takrennen. Platene legges i forband, slik at konstruksjonen blir låst. Bruk krittsnor til første platerekke.
Deretter monterer vi diffusjonsåpen papp, sløyfer og lekter. Dette er en oppbygning som ikke krever ytterligere luftesikt, da luftingen i taket er mellom undertaket og f.eks. takpanner. Dette heter forenklet undertak.
Monter platene 4 cm utfor sperre.
Oppbygning:
- sperre
- vindtett plate
- papp
- sløyfer
- lekter
- takstein
Platene skal monteres på tvers av takstoler/sperrer med det svarte vindtettbelegget ut. Begynn ved raft og avslutt ved møne. Platene skal legges forbandt og skjøtes over sperrene. Plateskjøtene skal sitte mest mulig sentrisk på sperrer. Det er derfor viktig at takstoler/sperrer er tilnærmet c/c 600 mm. Som festemiddel benyttes skiferspiker 2,8 – 45 for 18 mm og 2,8 x 65 for 25 mm i avstand maks 150 mm langs platekanter og maks 250 mm langs midten av platene. Minste takvinkel ved bruk av Hunton Undertak er 15°
Not og fjær sørger for god tetting mellom platene. Platene monteres med not nedover som vist ovenfor.
Inndeling av lekter
Nederste lekt ved stubord settes på høykant og neste tilpasses slik at takpannen treffer ca. midt i takrennen. Ta hensyn til fall på taket; jo brattere takvinkel, jo mindre utstikk på takpanne. Øverste lekte festes 4 cm fra mønekam. Her ser vi at det er 285 cm fra toppkant til toppkant på lekten. Om vi ønsker idealmål på 33 cm pr. lekt, regner vi ut slik:
285 cm
33 cm = 8,63 stk
Da runder vi opp til 9 lekter og deler på nytt. Vi får da 31,66 cm, og dette blir lekteavstanden. Om vi ønsker mer omlegg, deler vi 285 på 8. Da blir lekteavstanden 35,63 cm. Du velger en av disse, avhengig av grader på taket.

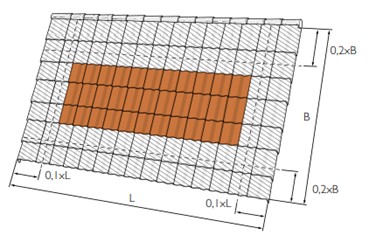

Innfesting av takstein

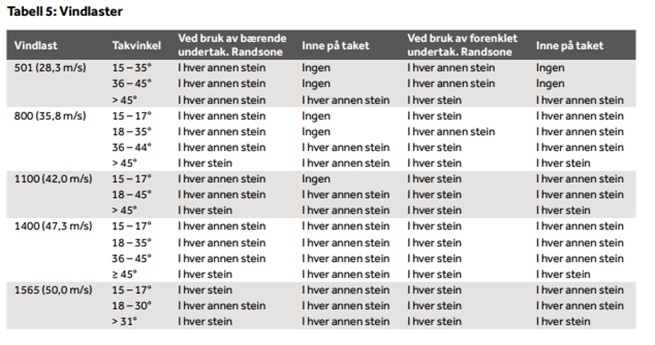

Steinene må festet slik at de sitter godt. Hva som kreves av festemetoden, avhenger av ulike faktorer som vindstyrke, vindretning, topografi, undertak og takvinkel. Nødvendig stormklips monteres etter tabell 5: Vindlaster
