I bygninger bruker vi plantegning, fasadetegning, snitt- og detaljtegninger.
1:20 betyr at 1 cm på tegningen er 20 cm i virkeligheten
1:50 betyr at 1 cm på tegningen er 50 cm i virkeligheten
1:100 betyr at 1 cm på tegningen er 100 cm i virkeligheten
Plantegning
Plantegning er å se ovenfra på en etasje, der yttervegger, rominndeling, dører og vinduer, trapp og type rom vises. Plantegningen inneholder et nummer pr. rom. Plantegning kan være 1:50 eller 1:100.
Ser vi på rom 112, vises noen mål i ytterveggene.
12 x 6 L = vindu på 120 x 60 cm
15 x 21 = dobbel dør på 150 x 210 cm
Rom 113: 9 x 21 = ytterdør 90 x 210 cm høyre og 8 x 21 = 80 x 210 cm venstre innerdør.
Det første målet er bredden, og det andre er høyden.

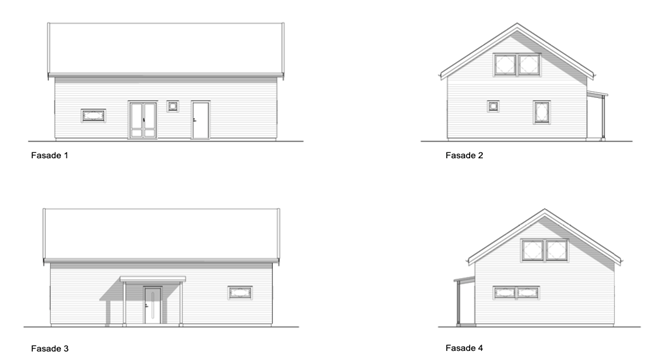

Fasadetegning
I fasadetegninger vises bygget fra alle sidene. Dette er 1:100 som sendes som nabovarsel og til kommunen for behandling. Alle kommuner har en reguleringsplan, så hvis tegningene i henhold til denne, går det kjapt å få godkjent bygningen. I reguleringsplanen gjelder avstand fra tomtegrense, gesimshøyde, mønehøyde og utnyttelsesgrad på tomten.
Snittegning
Snitt skal inneholde høyder, som gesims- og mønehøyde og takutstikk. Her vises konstruksjonen av bygningen. Gesims- og mønehøyde er til utvendig topp av bygget, inkl. undertak, lekt og yttertak.

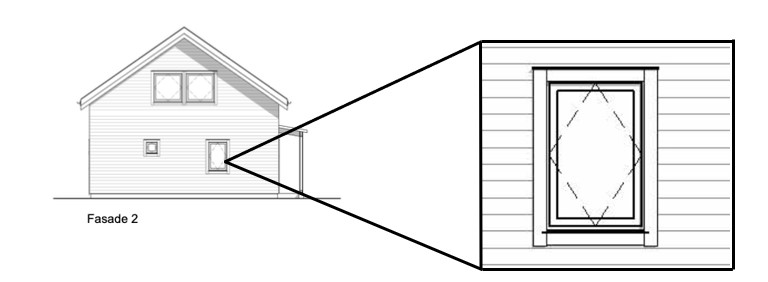

Detaljetegning
Detaljer er hvordan f.eks. vinduene skal listes. Disse kan blåses opp til 1:20

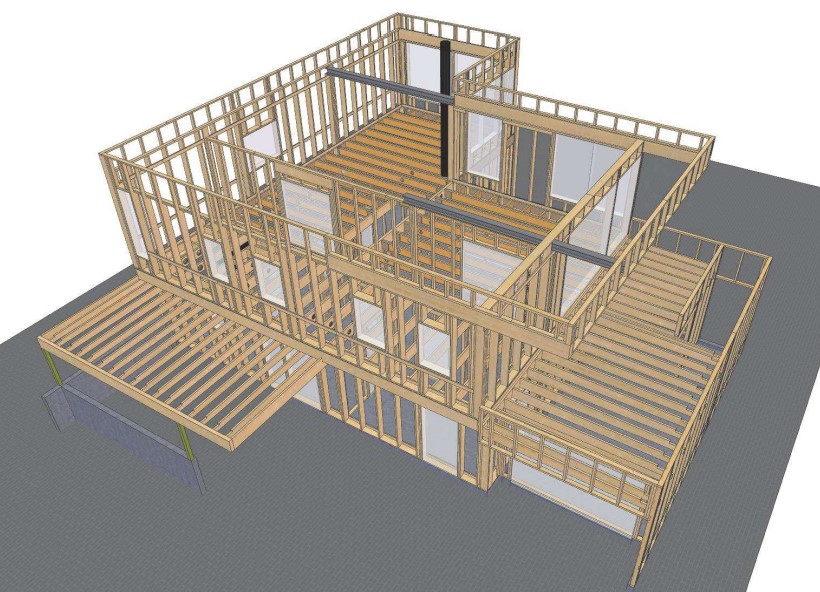

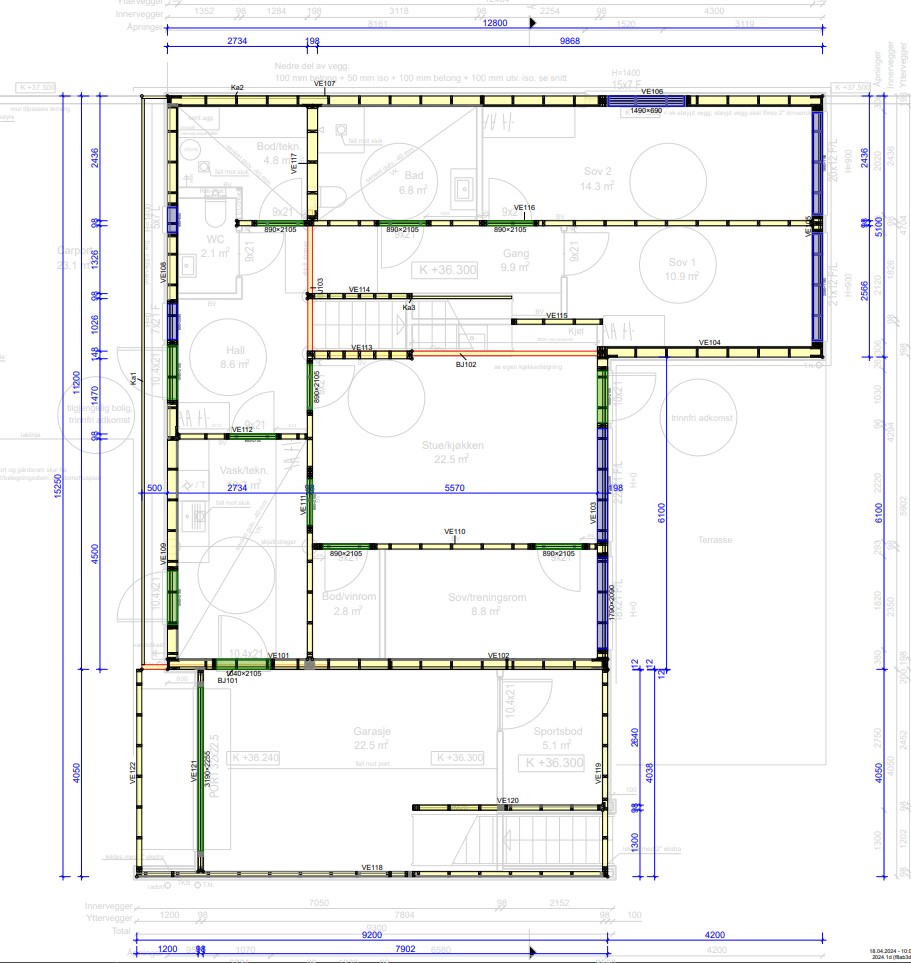

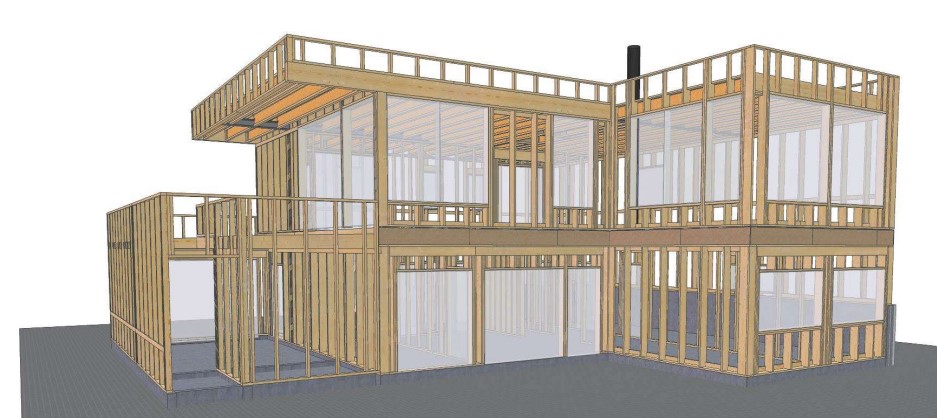

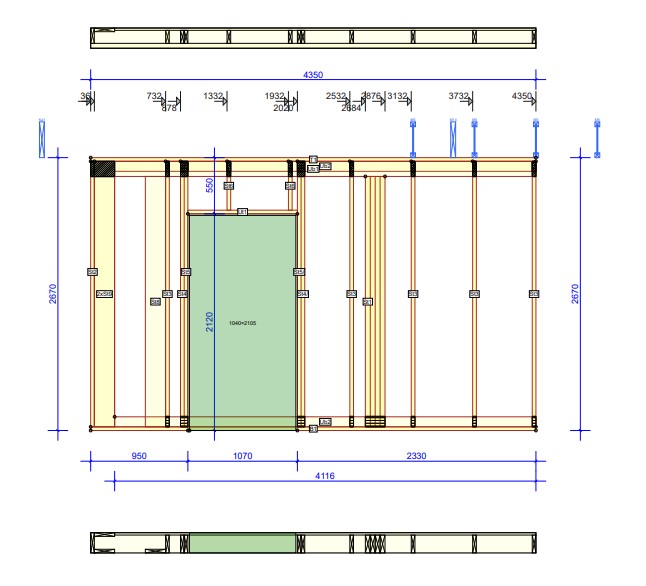

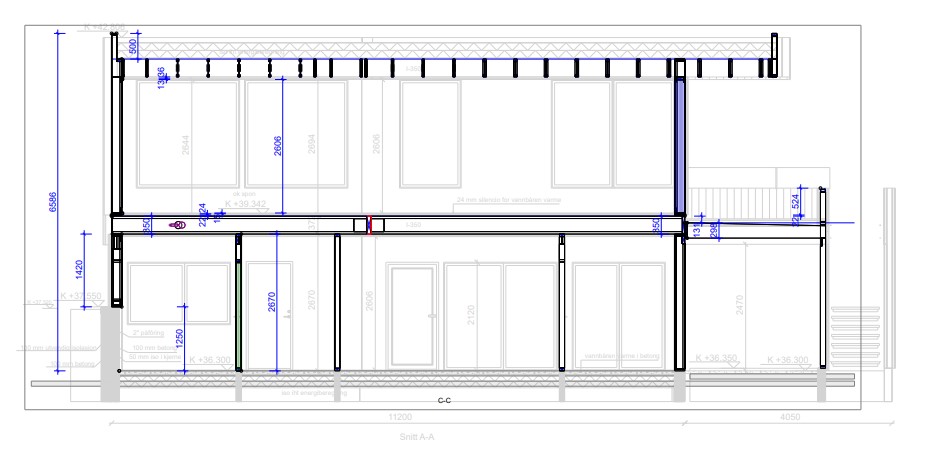

Slik ser pre-cut tegninger ut – byggeplassmappen
