Huskeliste:
- max 2 cm åpning på horisontale spiler på rekkverk
- max 10 cm åpning på vertikale spiler på rekkverk
- 100 cm høyde på rekkverk
- 120 cm høyde på rekkverk over 10 meter fra bakkenivå
- opptrinn på trapp bør være mellom 15 og 17 cm
- inntrinn på trapp bør være mellom 25 og 27 cm

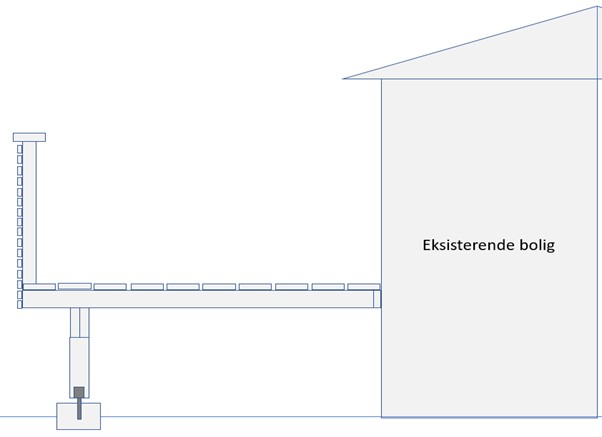

Når man skal bygge en terrasse, er det en del å tenke på. Skal den bygges på bakken, ut fra første etasje eller på taket av et bygg? Uansett så er prinsippene like. Vi tar utgangspunkt i en terrasse ut fra første etasje på 3 x 10 meter, 60 cm opp fra terreng, 40 cm overheng, nyttelast på 4,0 kN/m2 og 1,0 kN pr. løpemeter rekkverk. Hvis snølast på stedet overskrider 4,0 kN/m2, er det snølasten som benyttes for dimensjonerende nyttelast.

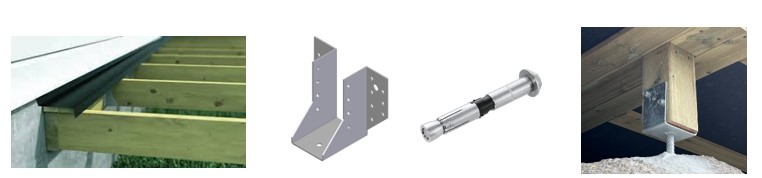

I dette eksemplet bruker vi en kantbjelke inn mot vegg. Kantbjelken må ikke stenge lufting for ytterkledningen. Fest kantbjelken med torx-skruer. Om vi fester kantbjelken mot betong, bruker vi ekspansjonsbolter. Et alternativ er å legge et terrassebeslag over første bord. Bjelkene festes med bjelkesko og søylene med søylesko.
Start med å ta diagonal kontroll og høyde. Tilpass terrassen slik at gulvet inne og ute er i samme høye. Legg ut dragere, fest disse.
Drager
Når fundamentene er satt opp, kan vi starte med terrassen. Normalt bruker vi 2 stk.
48 x 98 mm C-24 som søyler, eller limtre på 90 x 90 mm. Til drager kan vi bruke dimensjonene i tabellen.
Skal du forankre terrassen mot grunnmur bruker du 48 x 98 mm imp. som opplegg inn mot grunnmur. Husk grunnmurspapp mellom mur og trevirke. Fest denne med 140 mm ekspansjonsbolter pr c/c 60 cm. Monter bjelkesko som festes med minst 8 beslagspiker/skruer inn i oppleggsbjelken og 8 stk inn i gulvbjelken.

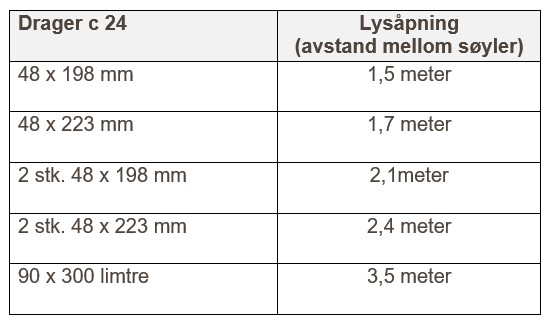

Tabell for drager
Forutsetninger:
- nyttelast opptil 4,0 kN/m2
- 1,0 kN pr. løpemeter rekkverk
- maks lysåpning på terrassebjelkene opptil 2,7 meter
- overheng på 0,4 meter

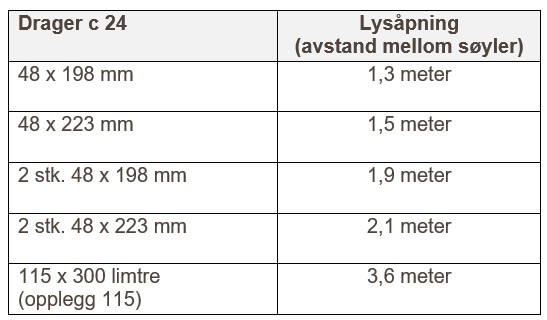

Forutsetninger:
- nyttelast opp til 4,0 kN/m2
- 1,0 kN pr. løpemeter rekkverk
- maks lysåpning på terrassebjelkene opp til 3,9 meter
- overheng på 0,4 meter

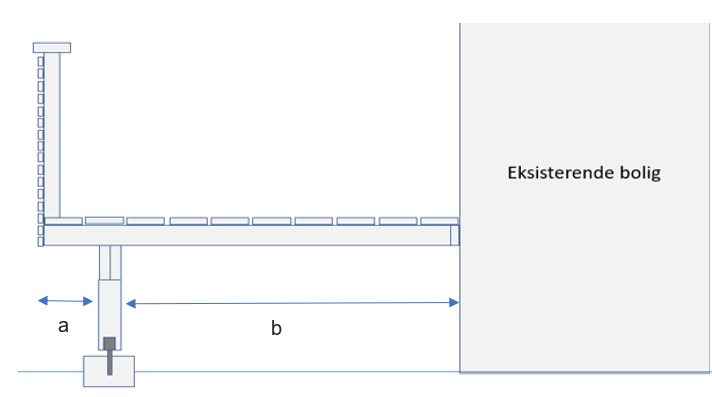

Om lysåpningen (b) er opptil 2,7 m, drager er 10 cm og overheng (a) er opp til 40 cm, kan bjelken være 3,2 meter totalt. Bruk samme overheng på drager som på bjelke.

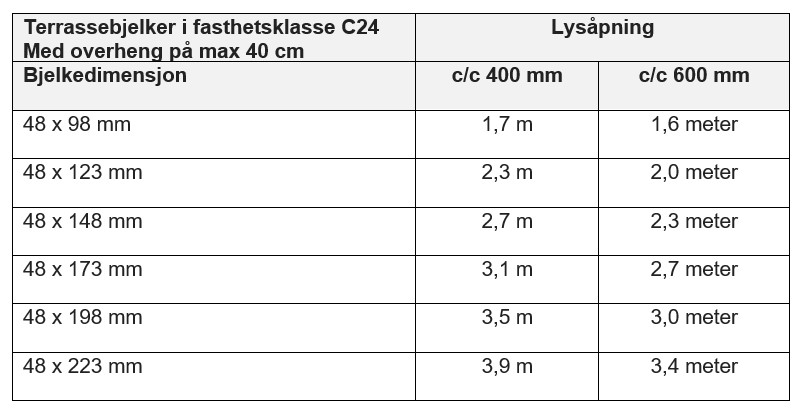

Terrassebord av 21 x 95 mm – Bjelker legges på c/c 400 mm
Terrassebord av 28 x 120 mm – Bjelker legges på c/c 600 mm
Rekkverk
Monter en 48 x 98 mm på hver bjelke som rekkverk og del inn spilene.
Høyde på rekkverk skal være minimum 1 meter over ferdig gulv. Er høydeforskjellen mer enn 10 meter over terreng, skal rekkverket være minimum 1,2 meter over ferdig gulv.

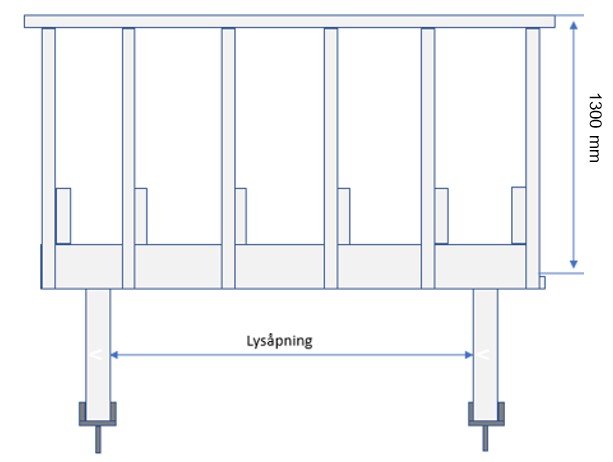

1300 mm fra toppspil til topp topprekke. For å dele inn spilene, gjør vi følgende:
Vi bruker spiler av 36 x 48 mm med utgangspunkt i max 20 mm åpning.
48 mm spil og 20 mm åpning = 68 mm
1300 / 68 = 19,12 stk. Da går vi opp til 20 spiler.
1300/20 = 65 mm. Da får vi en åpning på 17 mm.
Om du skal legge terrassegulv på en boligblokk, er all bæring dimensjonert på forhånd. Normalt er dekke tekket med et helsveiset produkt. Dette må ikke punkteres. Legg ut 48 x 73 mm eller 48 x 98 mm på c/c 60 cm. Støtt opp konstruksjonen med terrassefot eller klosser. Monter terrassebord på 28 x 120 mm. Rekkverk på boligblokker er som regel av stål og glass.
